Quel est cette pièce?

Pour parler de tout ce qui tourne autour de la 928...

Topic author
guillaumeC
Messages : 33
Enregistré le : dim. 27 mai 2018 19:51
Pro : Non
Alias : Guillaume
Auto : Porsche 928s de 1980, boite méca
Localisation : Var
Status : Hors ligne

Quel est cette pièce?

Message par guillaumeC » lun. 24 juin 2019 12:53

Bonjour à tous et à toute,
j'ai un petit souci avec l' une de ces deux pièce (uniquement celle du haut) qui chauffe énormément après avoir mis le contact, voiture branchée avec des pinces car batterie hs.
Après avoir cherché dans la doc et avoir essayé de suivre le cheminement du faisceau électrique, je n'est toujours pas réussi à connaitre la fonction de ces pièces électriques, situées à l'avant coté conducteur, derrière le réservoir de la D.A.

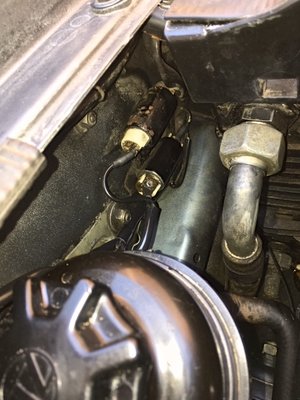

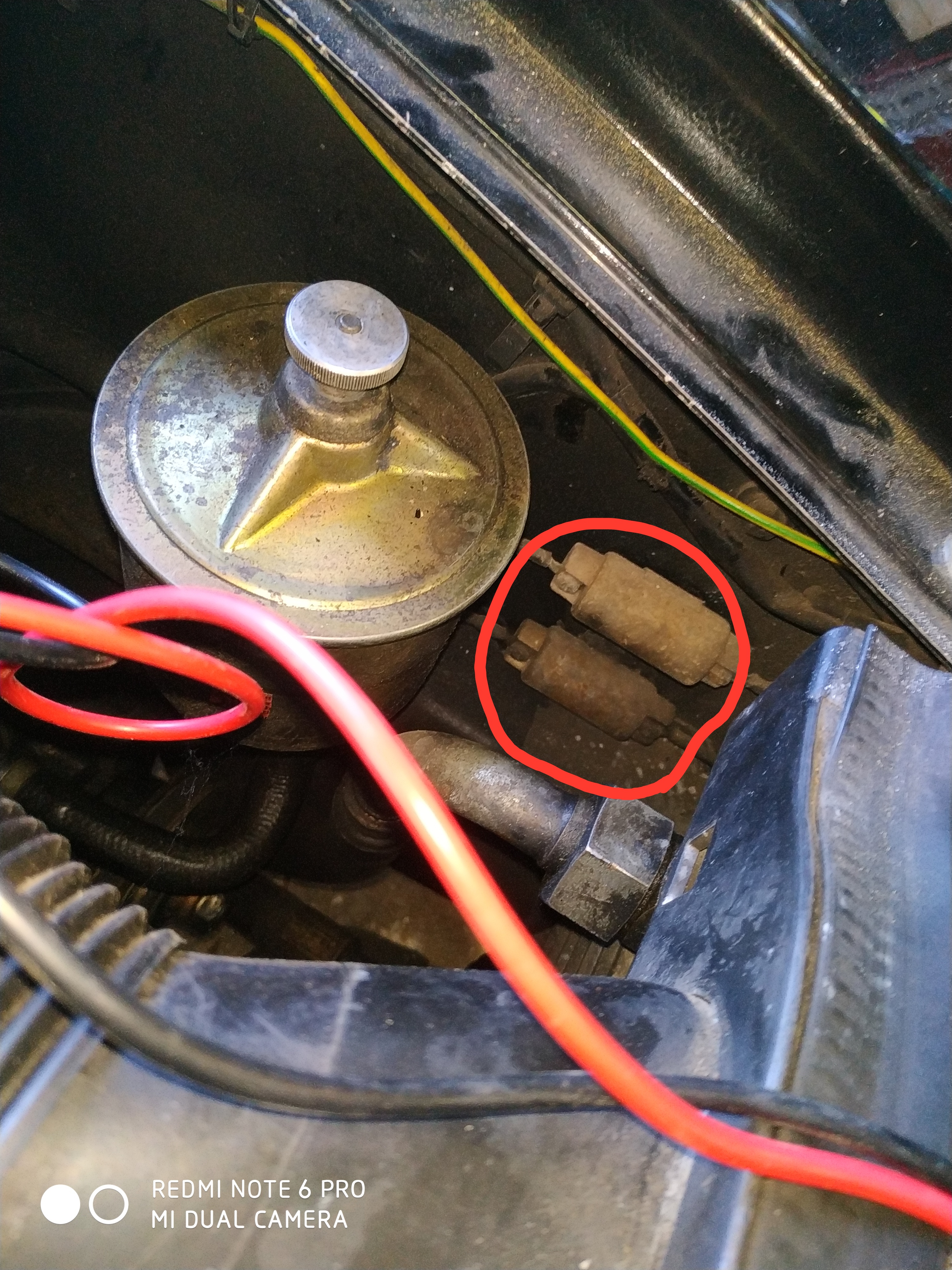

Ci-joint une photo de ces pièces, peut-etre pouvez-vous me renseigner?

En vous remerciant par avance, bonne journée a tout le monde
Modifié en dernier par guillaumeC le mer. 6 janv. 2021 23:24, modifié 1 fois.

Avatar du membre

chax
Délégué région Sud Est et Commission Médias
Messages : 15701
Enregistré le : mer. 28 nov. 2007 08:02
Pro : Non
Alias : Christian C.
Auto : 928 4.5 BM 1980 - Audi TT Mk1 1.8T
Buggy : Meyers Manx 1970
Moto : Triumph 900 Trident
Localisation : Avignon
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par chax » lun. 24 juin 2019 14:50

Ca ressemble vaguement au système de réglage d'assiette des phares, mais ça n'a rien à faire là et ça n'est pas alimenté électriquement donc aucune raison pour que ça chauffe :sceptic:
Christian C. alias chax


Avatar du membre

allan29
Messages : 539
Enregistré le : ven. 1 mai 2009 23:07
Pro : Oui
Auto : Deux 928 S de 82 avec beaucoup de travail ; 944 ph 1 de 82 , une opel gt de 68...
Daily Mercedes CLK 230 K pack AMG , Mercedes SLK R170 230K
Localisation : Quimper
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par allan29 » lun. 24 juin 2019 15:36

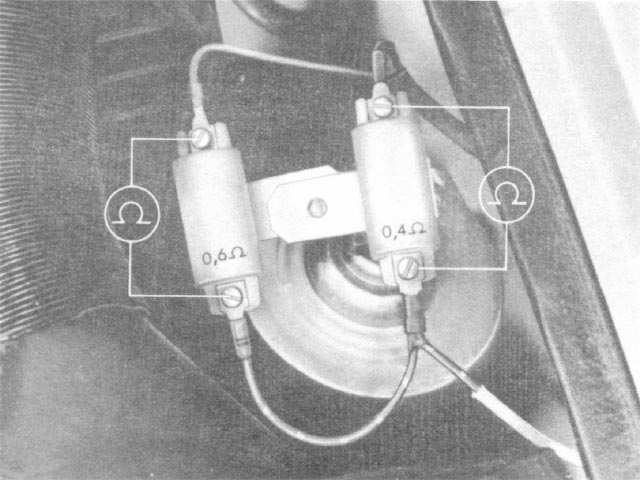

Alors ce sont des résistances , aussi appelés ballast ou "sucre" , elles limitent la tension à la bobine .
De mémoire , l'une a une résistance de 0,4 Ohm et l'autre de 0,6 .
Quasi introuvable en neuf .

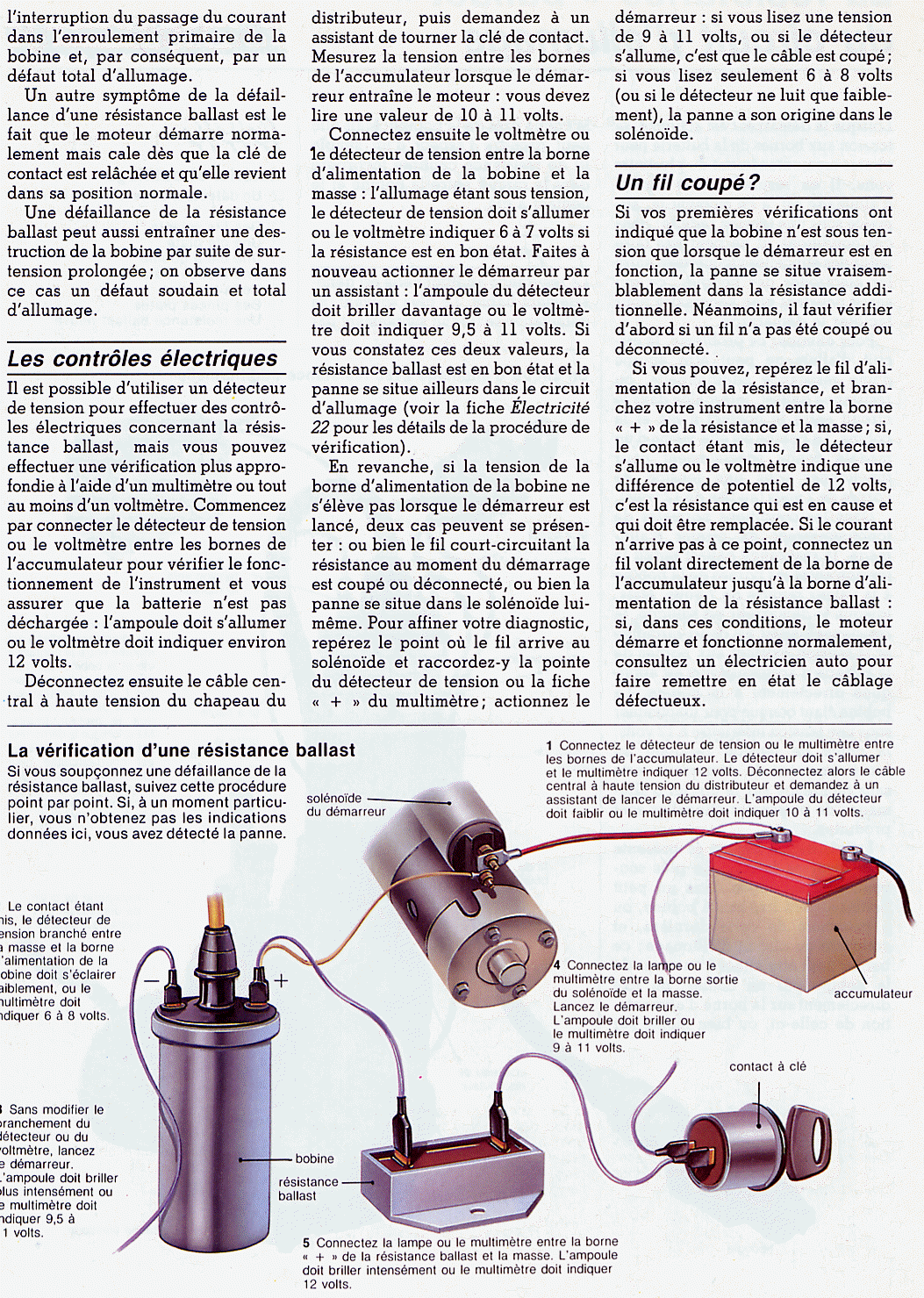

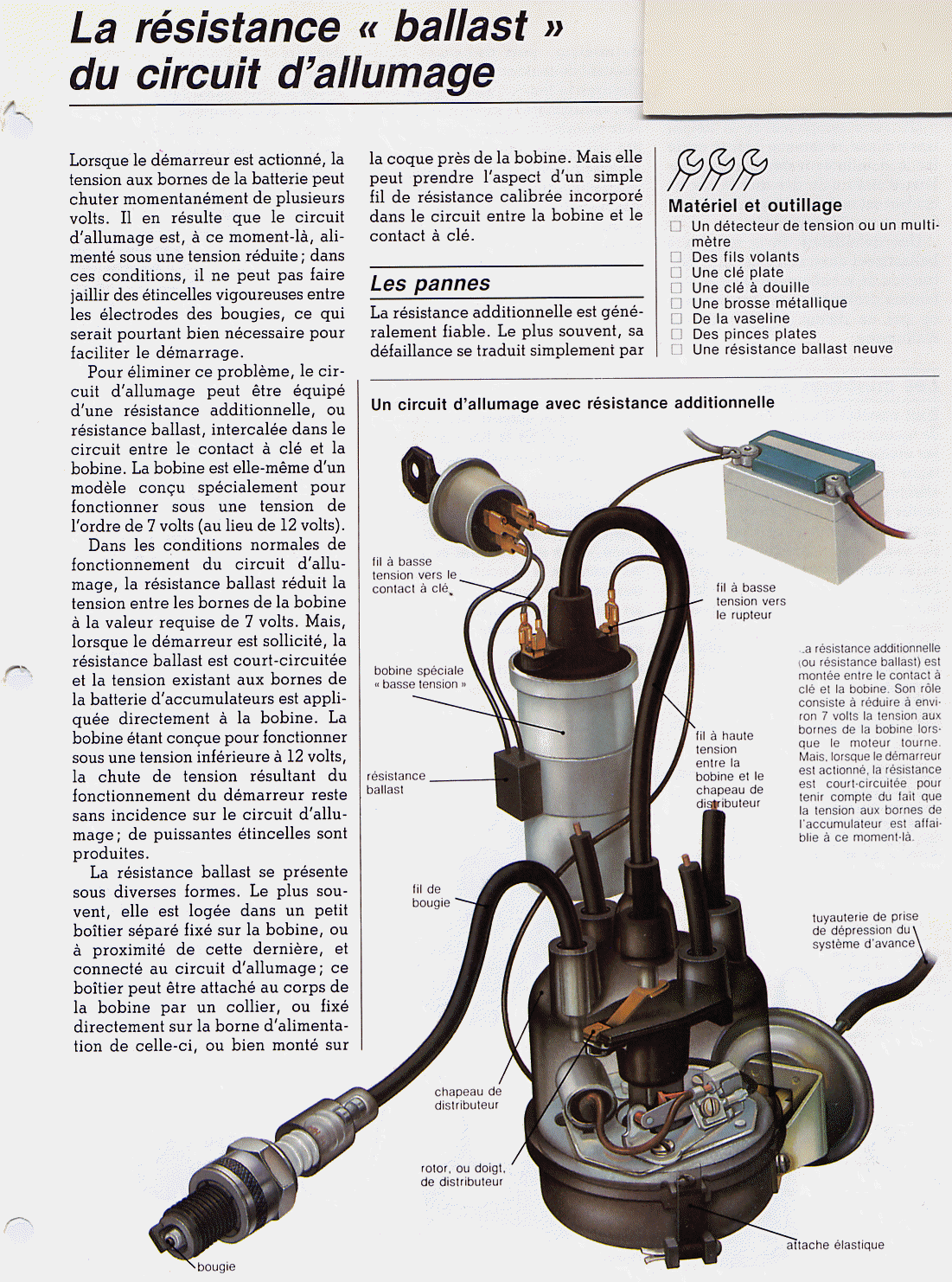

Pour expliquer leurs fonctions , la théorie ...
Sans V8 ,point de salut!

Avatar du membre

allan29
Messages : 539
Enregistré le : ven. 1 mai 2009 23:07
Pro : Oui
Auto : Deux 928 S de 82 avec beaucoup de travail ; 944 ph 1 de 82 , une opel gt de 68...
Daily Mercedes CLK 230 K pack AMG , Mercedes SLK R170 230K
Localisation : Quimper
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par allan29 » lun. 24 juin 2019 16:19

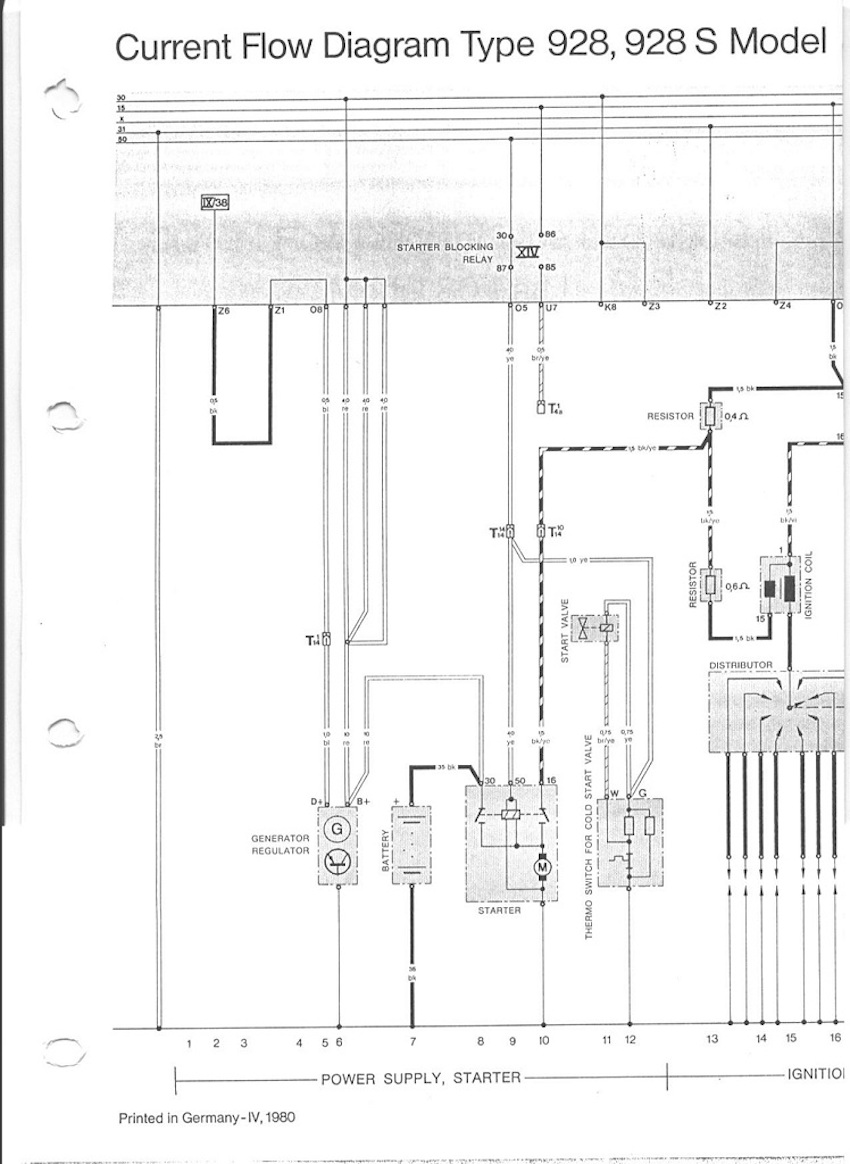

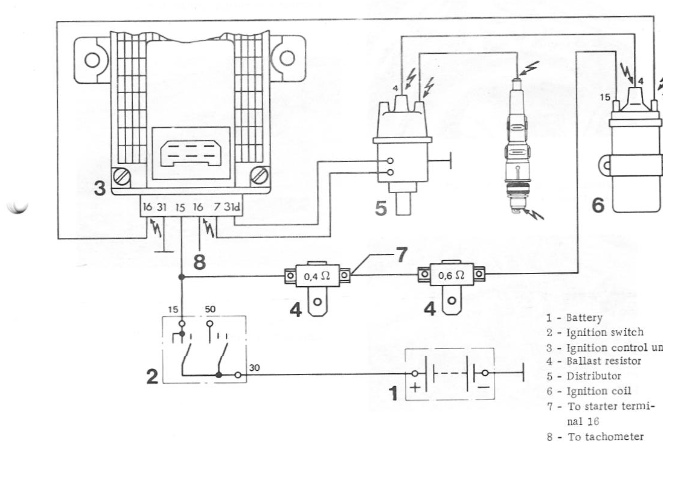

Ignition Control.jpg
Sans V8 ,point de salut!


Topic author
guillaumeC
Messages : 33
Enregistré le : dim. 27 mai 2018 19:51
Pro : Non
Alias : Guillaume
Auto : Porsche 928s de 1980, boite méca
Localisation : Var
Status : Hors ligne

Re: Quel est cette pièce?

Message par guillaumeC » lun. 24 juin 2019 17:25

Un grand merci pour vos réponses, je vais tester ça ce week-end pour essayer de localiser la panne, j' imagine que celle qui chauffe est en fait celle qui fonctionne normalement :cry:

Encore merci pour tout, forum et adhérents vraiment au top
Mieux vaux un pilote plein qu'un réservoir vide

Avatar du membre

chax
Délégué région Sud Est et Commission Médias
Messages : 15701
Enregistré le : mer. 28 nov. 2007 08:02
Pro : Non
Alias : Christian C.
Auto : 928 4.5 BM 1980 - Audi TT Mk1 1.8T
Buggy : Meyers Manx 1970
Moto : Triumph 900 Trident
Localisation : Avignon
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par chax » mer. 26 juin 2019 07:40

allan29 a écrit :
lun. 24 juin 2019 15:36
Alors ce sont des résistances , aussi appelés ballast ou "sucre" , elles limitent la tension à la bobine .
Je ne me souviens pas avoir vu ça sur la mienne :sceptic:
Christian C. alias chax


Avatar du membre

allan29
Messages : 539
Enregistré le : ven. 1 mai 2009 23:07
Pro : Oui
Auto : Deux 928 S de 82 avec beaucoup de travail ; 944 ph 1 de 82 , une opel gt de 68...
Daily Mercedes CLK 230 K pack AMG , Mercedes SLK R170 230K
Localisation : Quimper
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par allan29 » mer. 26 juin 2019 13:05

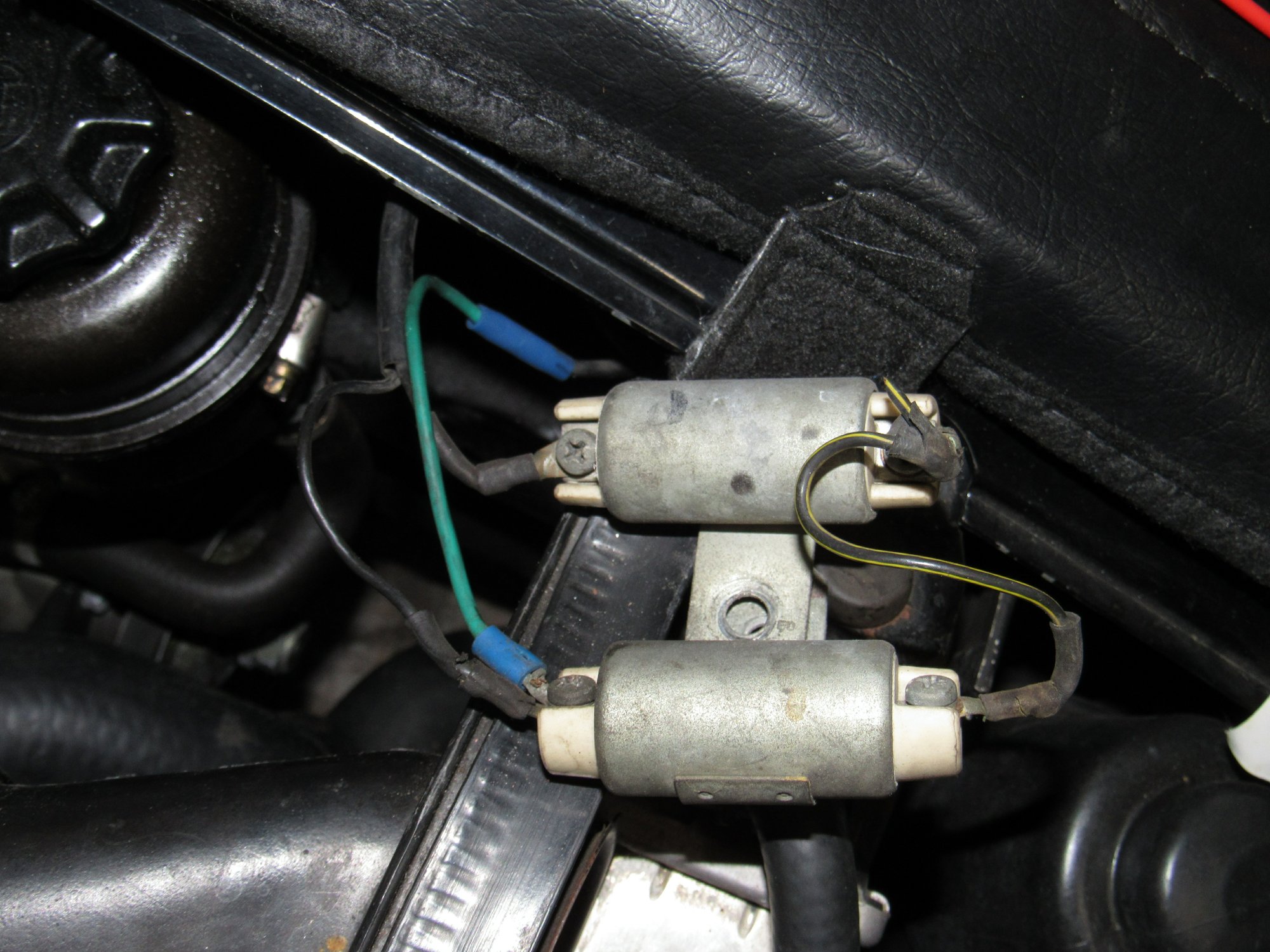

Chax , regardes bien dans ce coin la !
Sans V8 ,point de salut!

Avatar du membre

AL2004
Messages : 2189
Enregistré le : mar. 28 nov. 2017 15:22
Pro : Non
Alias : AL2004
Auto : Porsche 928 S4 automatique (1988)
Localisation : Grimbergen, Belgique
Status : Hors ligne

Re: Quel est cette pièce?

Message par AL2004 » mer. 26 juin 2019 14:53

Les deux résistances étant montées en série, c'est le même courant qui passe dans l'une ou dans l'autre.
Donc si l'une des deux ne conduit plus, tu pourrais démarrer, mais dès que tu relaches la clée le moteur coupe.
Ce qui peut-être la causse de certains problèmes entendus sur le forum.
Visiblement il voulait obtenir un ohm (0.6+0.4) pour faire chuter la tension de 12v vers 7v.
Il faut donc faire chuter de 5v sur une résistance 1 ohm d'où le courant I=U/R 5/1=5A
La puissance de la résistance P= R*I² 1*5²= 25W se qui peux correspondre aux deux gros cigares que l'on voit sur la photo

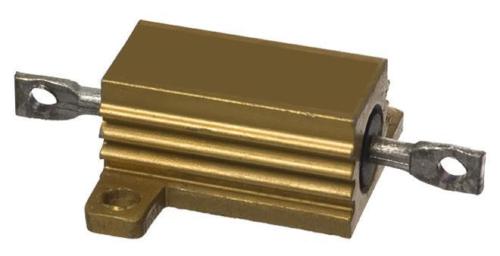

https://www.befr.ebay.be/itm/Resistance ... Sw~V9Z16RX

Si les calculs sont exactes (demande de confirmation) les deux résistances pourraient être remplacées par celle-ci

Pour les S4, GT, CS et GTS n'oubliez pas qu'il y a deux bobines, mais seulement 1 résistance par bobine, les résistances seraient à l'avant du capot pret du boitier d'allumage.

Avatar du membre

hajumar928
Messages : 5685
Enregistré le : mer. 6 mai 2015 13:43
Pro : Non
Auto : 928 S4 boite méca de 1989
924S de 1986
944 TurboCab de 1991
Status : Hors ligne

Re: Quel est cette pièce?

Message par hajumar928 » dim. 30 juin 2019 18:09

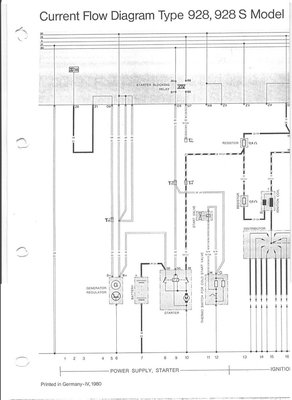

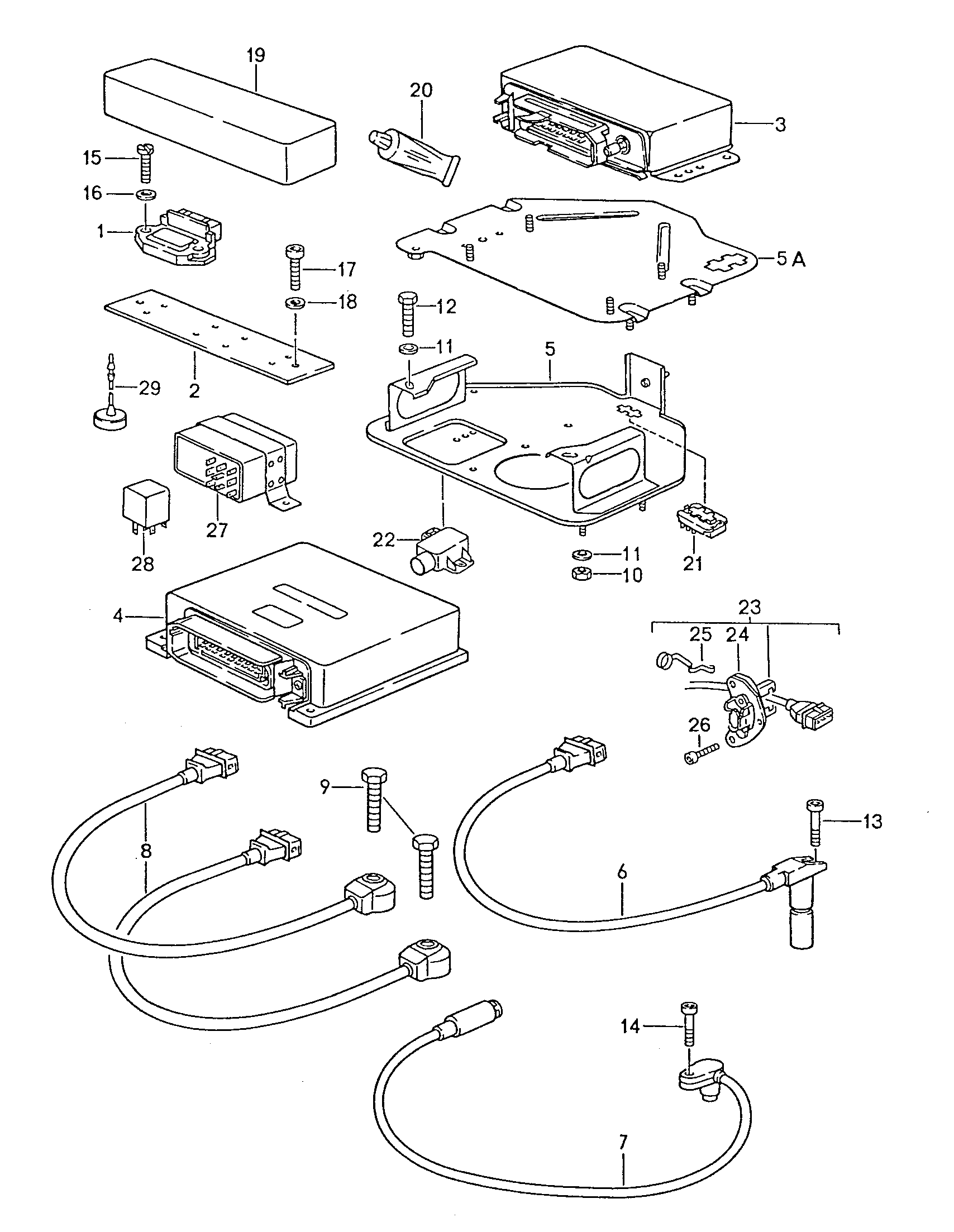

80 part 01 1 t1.jpg





C'est uniquement sur les S ? il n'y en a pas sur les S4 (allumage électronique) ?

1980



https://rennlist.com/forums/928-forum/6 ... stors.html
928 S4 de 1989

Avatar du membre

allan29
Messages : 539
Enregistré le : ven. 1 mai 2009 23:07
Pro : Oui
Auto : Deux 928 S de 82 avec beaucoup de travail ; 944 ph 1 de 82 , une opel gt de 68...
Daily Mercedes CLK 230 K pack AMG , Mercedes SLK R170 230K
Localisation : Quimper
Contact :
Status : Hors ligne

Re: Quel est cette pièce?

Message par allan29 » dim. 30 juin 2019 19:27

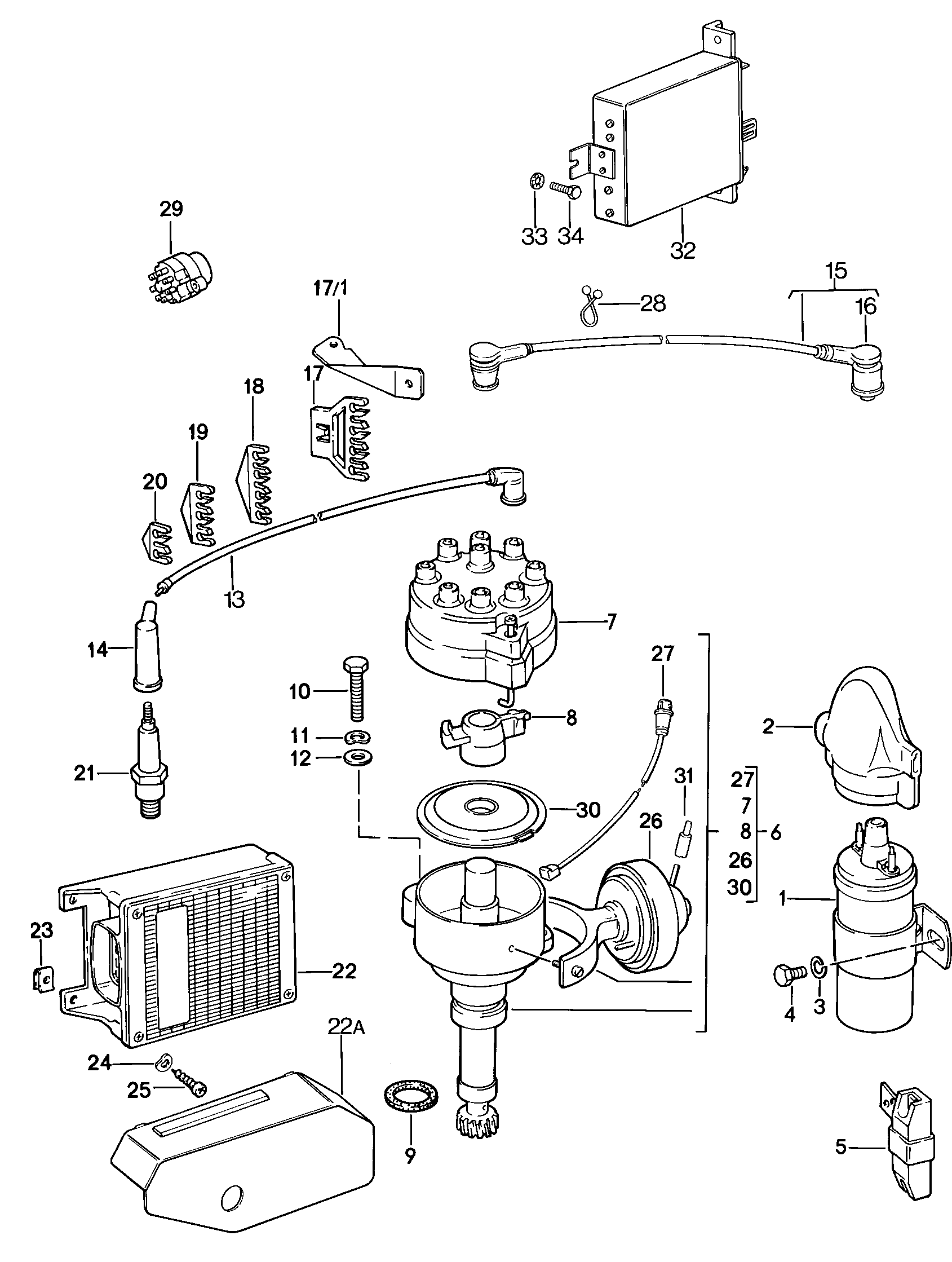

Pour 928 et S , l'allumage est constitué de ça ( effet hall , etc ) .
Evolution juste après le système par rupteur :

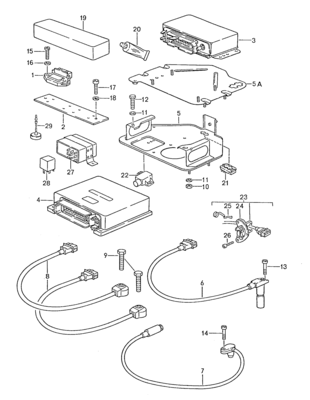

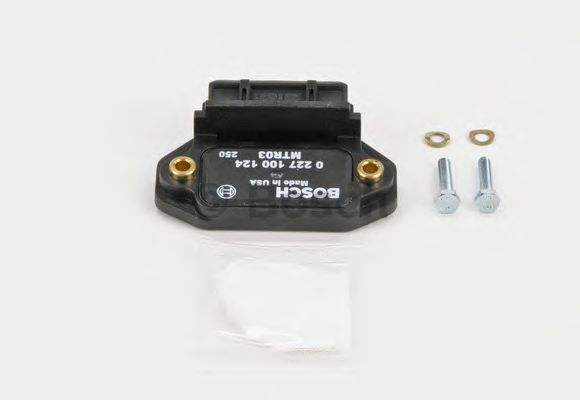

La S2 est géré un peu comme les S4 et suivante , avec le capteur PMH sur la cloche d'embrayage et plus sur l'allumeur , transistorisé avec ampli , etc ...

S4 / GT et GTS :
Je connais moins pour les plus récente qui sont plus électronique ...
Sans V8 ,point de salut!
